Szűrőszett Filtrex Ø830 SACI WINNER 200 szivattyú 24m3/h
Filtrex SIDE szűrőrendszer 830 mm-es tartállyal és SACI WINNER 200 szivattyúval. A szett ideális nagyobb úszómedencékhez.
Mit tartalmaz a forgalmazói szett, és mi szükséges a beépítéshez?

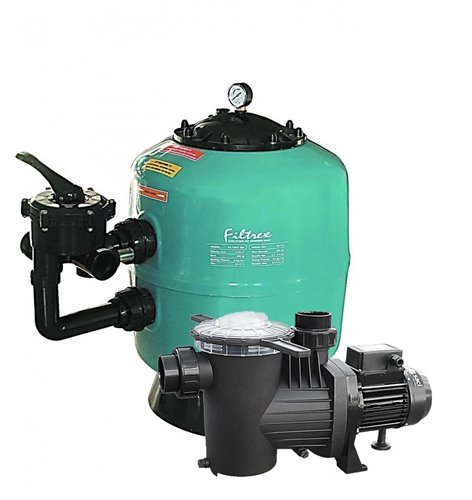

1 db SACI Winner 200M 230V önfelszívó medenceszivattyú nagyméretű előszűrő kosárral + 1 db Filtrex Side Ø 830 mm üvegszál erősítésű laminált poliészter tartály 2 collos 6-utas oldalszeleppel és manométerrel (2 külön dobozban szállítva, közös gépalapzat nélkül).
• Szűrőtartály: Filtrex Side Ø 830 mm laminált poliészter tartály 6-utas szeleppel és manométerrel
A szűrőközeg (kvarchomok vagy AFM üveg), a szivattyú és a tartály közötti gépészeti összekötő cső, valamint a medencéhez vezető szívó- és nyomóági PVC csövezés és a szakaszoló golyóscsapok a helyszíni méretek szerint egyedileg építendők ki.
Épített süllyesztett medencéknél a 24 m³/h-s intenzív áramlás fenntartása érdekében a szivattyú és a tartály közé, valamint a fővezetékekhez D 63 mm-es ragasztható merev PVC nyomócsövek és hollanderes elzárócsapok kiépítése szükséges.
A rendszer nagy térfogatárama és D 63 mm / 2 coll csatlakozásai miatt vékony, 32 vagy 38 mm-es bordás gégecsövekkel nem üzemeltethető; kizárólag szilárd PVC csőrendszerrel vagy professzionális D 63 mm-es spirálmerevítésű flexibilis PVC csővel köthető be.
Szükséges szűrőtöltet és napi szűrési óraszám
A szakértő által összehangolt medenceszűrés előnyei
Optimális áramlás és professzionális 44 m/h szűrési sebesség
A 24 m³/h vízhozamú szivattyú és az Ø 830 mm átmérőjű szűrőtartály párosítása mintaszerű hidraulikai összhangot teremt. A tartály 0,54 m² szűrőfelületén a vízátfolyási sebesség mindössze 44 m/h, ami jóval a kritikus 50 m/h-s határérték alatt marad. Ez a mérsékelt sebesség megakadályozza a szűrőágy megcsúszását és csatornásodását, mélységi rétegszűrést garantálva még a mikroszkopikus finomságú lebegőanyagokat is foglyul ejti.
SACI Winner 200M önfelszívó prémium szivattyú
A géppár motorikus bázisa a spanyol gyártmányú SACI Winner 200 önfelszívó szivattyú, amely 1,5 kW (2,0 LE) tengelyteljesítményével folyamatos, intenzív terhelésre készült. Nagyméretű, beépített előszűrő kosara megvédi a Noryl hidraulikát a falevelektől és a durvább mechanikai szemcséktől. Prémium minőségű AISI 316 rozsdamentes acél tengelye révén sóbontós, enyhén sósvizes technológiájú medencékhez is megbízhatóan alkalmazható.
Laminált Filtrex Side tartály 2 colos 6-utas szeleppel
A Filtrex szűrőtartály nagy szilárdságú, kézi laminálású üvegszál erősítésű poliészter testtel rendelkezik, amely ellenáll a vegyszereknek és a dinamikus nyomáscsúcsoknak 2,0 bar üzemi nyomásig. Belső gyűjtőcsillag-rendszere egyenletesen teríti a vizet a teljes felületen szűréskor és visszamosatáskor egyaránt. A tartályhoz csatlakozó nagyméretű, 2 collos 6-utas szelep minimális hidraulikai veszteséggel végzi az üzemmódok közötti átirányítást.
A szivattyú pontosan akkora nyomással táplálja a tartályt, ami a legfinomabb szűrést adja koszátpréselés nélkül.
Kötött alaplemez nélkül a szivattyú és a tartály szabadon elhelyezhető a szűkebb gépházakban is.
Egyetlen mozdulattal válthat a szűrés, a visszamosatás és az utánöblítés funkciók között.
A nagyméretű szűrőkosár megfogja a leveleket és hajszálakat a járókerék eltömődése előtt.
Hivatalos Gyári Műszaki Adatlap (ASTRALPOOL)
A szűrőszett beüzemeléséhez szükséges termékek:
- Gépházi elhelyezés alapzat nélkül: Mivel a két berendezés nem rendelkezik közös gépalapzattal, a szivattyú és az Ø 830 mm átmérőjű tartály tetszőleges távolságra és szögben állítható fel, maximálisan kihasználva a gépészeti helyiség vagy akna alapterületét.
- Szivattyú-tartály összekötés kialakítása: A szivattyú nyomócsonkja és a váltószelep PUMP jelölésű bemenete közé merev D 63 mm-es PVC csövezést építsen ki. A későbbi szervizelhetőség érdekében feltétlenül iktasson be legalább egy menetes PVC hollandert ezen a szakaszon.
- A szelepváltás biztonsági aranyszabálya: A 6-utas szelepkart KIZÁRÓLAG leállított szivattyúmotor mellett szabad más állásba fordítani. Járó motornál történő átváltás a belső csillagtömítés roncsolódásához és súlyos hidraulikai nyomásütéshez vezet.
