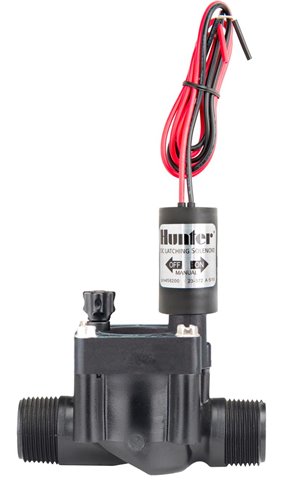

HUNTER PGV-100MM-DC 1 col KM mágnesszelep átf.szab. 9v
A Hunter PGV-100MM-DC mágnesszelep egy speciálisan kialakított szelep, amelyet a Hunter elemmel működő vezérlőihez (pl. a NODE, BTT, vagy WVC szériákhoz) terveztek.
A szelep a gyárilag beépített 9-12 V DC kétvezetékes bistabil (latching) behúzótekerccsel közvetlenül vezérelhető minden ismert elemes automatikával (Hunter NODE, XC Hybrid, Rain Bird WPX, Toro DDCWP). Kétoldali 1 collos külső menete (KM) révén közvetlenül illeszkedik az 1 collos hollandis műanyag szeleposztókhoz (pl. Irritec, Tavlit) és a kompressziós KPE csatlakozókhoz közcsavarok beépítése nélkül.
Egy mágnesszelep pontosan egy önálló öntözési zónát (szórófejes vagy csepegtető kör) szolgál ki, a forráskapacitás függvényében. Az 1 collos szeleptesten a nyomásveszteség minimális, 40-75 l/perc közötti átfolyásnál csupán 0,13-0,23 bar. Tervezéskor ügyeljen rá, hogy a szelepen átfolyó minimális vízmennyiség érje el a 0,7 l/perc értéket a megbízható membránzáródás érdekében.
Professzionális öntözéstechnikai háttér
Kettős peremű membrán és hidraulikus biztonság
A Hunter egyedi fejlesztésű, masszív EPDM gumimembránja kettős peremű vulkanizált tömítéssel rendelkezik, amely megakadályozza a szivárgásokat és elviseli az indításkori hidraulikus lökéseket. A belső furatos nyomáskiegyenlítés kíméletes, lassított zárást biztosít, minimalizálva a hirtelen zárásból adódó vízkalapács-jelenséget. Alacsony átfolyás mellett (mikroöntözésnél) is biztonságosan és cseppmentesen zár le.
DC Latching szolenoid és kézi vezérlés
A gyárilag telepített fekete testű, piros kábeles 9 V-os DC impulzustekercs csupán az állapotváltások pillanatában (nyitáskor és záráskor) vesz fel egy rövid feszültséglökést, így minimális energiát fogyaszt és évekig működik egyetlen 9V-os alkáli elemről. A szeleptest tetején található átfolyásszabályzó karral a zóna üzemi nyomása és vízmennyisége precízen fojtható, megelőzve a szórófejek túlpörgését vagy a csepegtetőcsövek szétnyomását. Emellett belső és külső kézi légtelenítő csavarral is rendelkezik a vezérlő nélküli indításhoz.
Karbantartásbarát kialakítás és robusztus test
A mágnesszelep háza nehéz igénybevételre méretezett, UV-álló és vegyszerálló műanyagból készül, amely ellenáll a föld alatti nedves aknai környezetnek és a talajvíznek. A szelepfedél négy darab rögzített, elveszíthetetlen rozsdamentes acélcsavarral záródik, amelyeket laposfejű vagy csillagcsavarhúzóval, illetve dugókulccsal is könnyedén ki lehet nyitni. A behúzótekercs beágyazott vasmaggal rendelkezik, így szétszereléskor nem esnek ki apró belső alkatrészek a szelepakna aljába.
Megszünteti a száraz foltokat a gyepfelületen, tökéletes átfedést garantál.
A lebegő szennyeződések sem koptatják el a belső tömítéseket és mechanikát.
Ipari polimerekből készül, így évtizedekig ellenáll a talajnyomásnak és napsugárzásnak.
Gyors szektorszabályozás és egyszerű tisztíthatóság speciális célszerszám nélkül.
Hivatalos Gyári Műszaki Adatlap (HUNTER)
A szakszerű beépítéshez szükséges gyári kiegészítők:
- Beépítési irány és hollanderes kötés: A szeleptesten található nyíl mindig a vízáramlás irányába mutasson. A külső menetes (KM) kialakítás legnagyobb előnye, hogy hollandis szeleposztóra tekerve a beépített gumi O-gyűrű azonnal tömít, így nem igényel tömítőszalagot vagy loctite zsinórt, a szelep pedig percek alatt kiszerelhető marad.
- Szolenoid polaritás és átfolyásszabályozás: A 9V DC latching tekercs működésénél ügyeljen a polaritásra: a piros vezetéket a vezérlő zónakimenetének pozitív pontjára, a fekete vezetéket a közös (C vagy mínusz) pontra kösse. A középső szabályzógombbal tekerje befelé a fojtást addig, amíg a szórófejek vagy a csepegtetőcsövek az optimális szórásképet és nyomást el nem érik.
- Téliesítés és fagymentesítés: A kompresszoros őszi víztelenítés előtt kapcsolja ki a vezérlőt, vagy használja a kézi légtelenítő csavart negyed fordulattal elfordítva. A sűrített levegő átfújásánál ne lépje túl a 2,5-3,0 bar légnyomást, hogy a szárazon mozgó gumimembránt és a műanyag belső alkatrészeket megóvja a túlmelegedéstől és a sérüléstől.
